GSE Steuerung zu retten?

Hallo elektricien uit Nederland hier, de bruine draad (L) en de blauwe draad (N) zijn je stroomvoorziening. Je moet de bruine met bruin en de blauwe met blauw verbinden. De groene en gele draad (PE) is je veiligheid en je kunt ze alleen met elkaar verbinden. De rode draad komt van je controller. Je kunt de ventilatorsnelheid regelen met de knoppen en de controller schakelt de stroomvoorziening uit en geeft alleen de gewenste output die je instelt met je knoppen, en deze gewenste stroom gaat via de rode draad naar je output, dus naar je ventilator die op deze output is aangesloten. Als je het zo aansluit, zou het zonder sensor moeten werken met de minimumsnelheid instelling knop (deze knop is gemaakt om het zonder sensor te laten werken), behalve wanneer een van de componenten defect is, wat betekent dat de controller kapot is en vervangen moet worden.

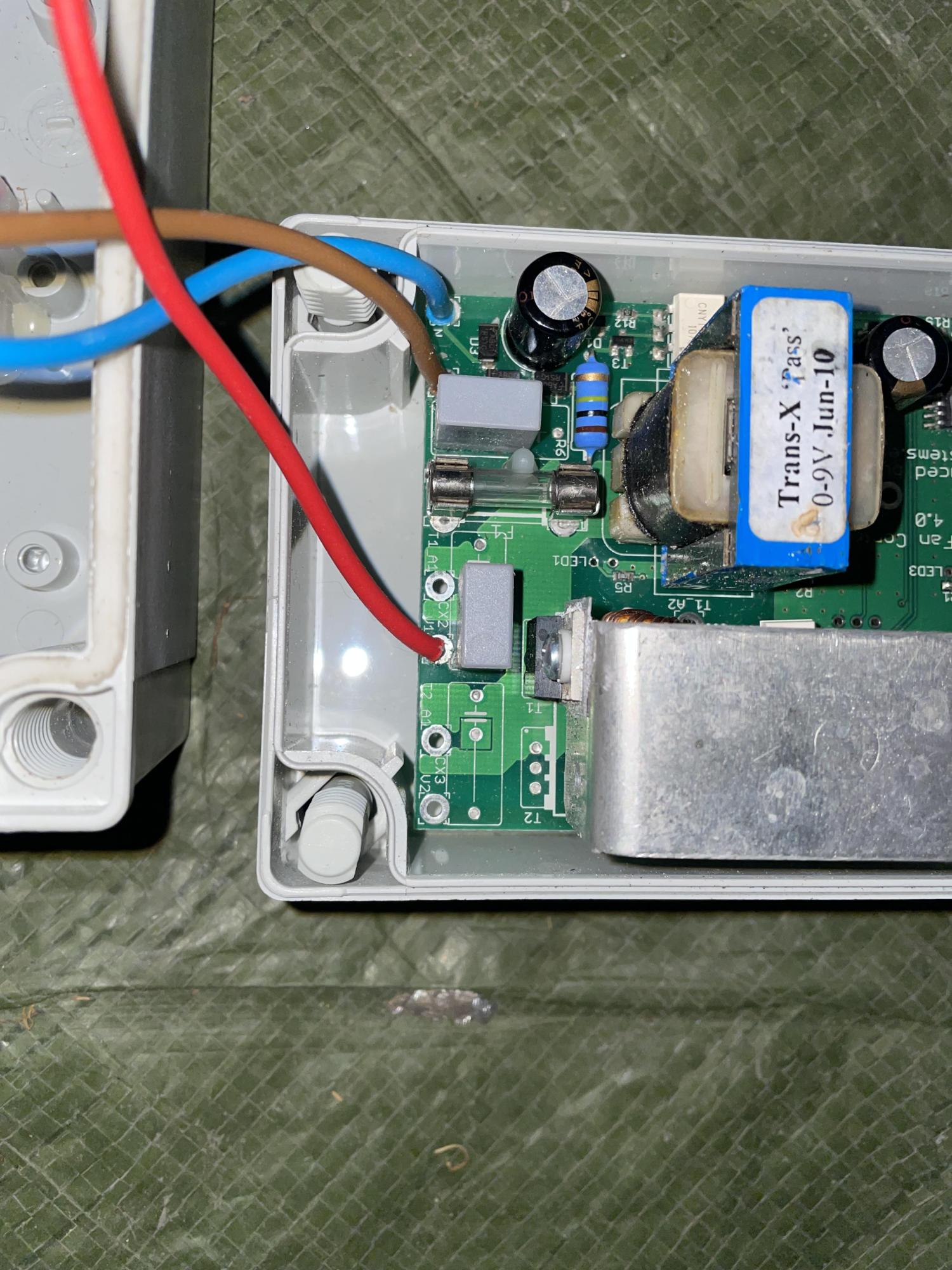

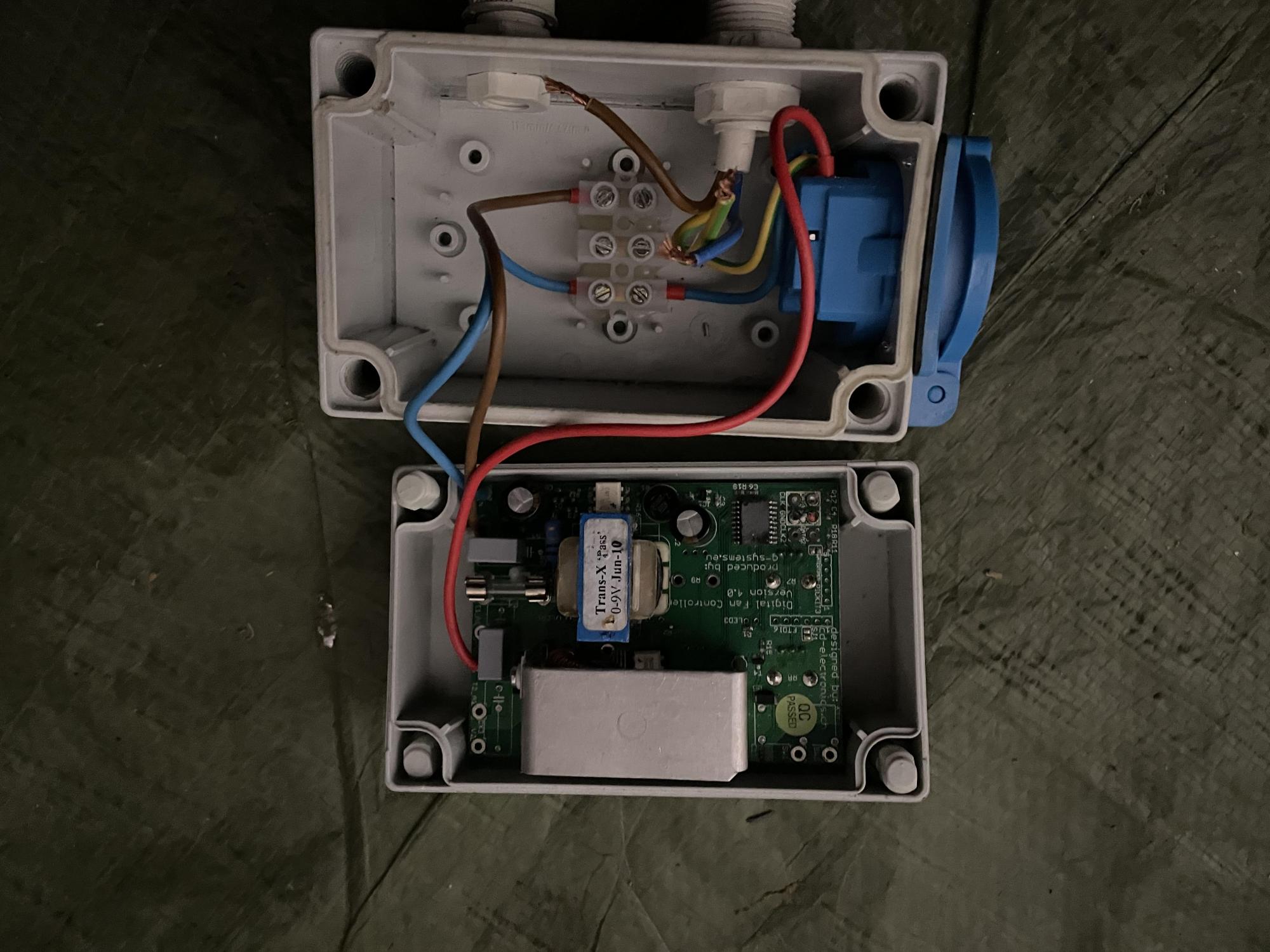

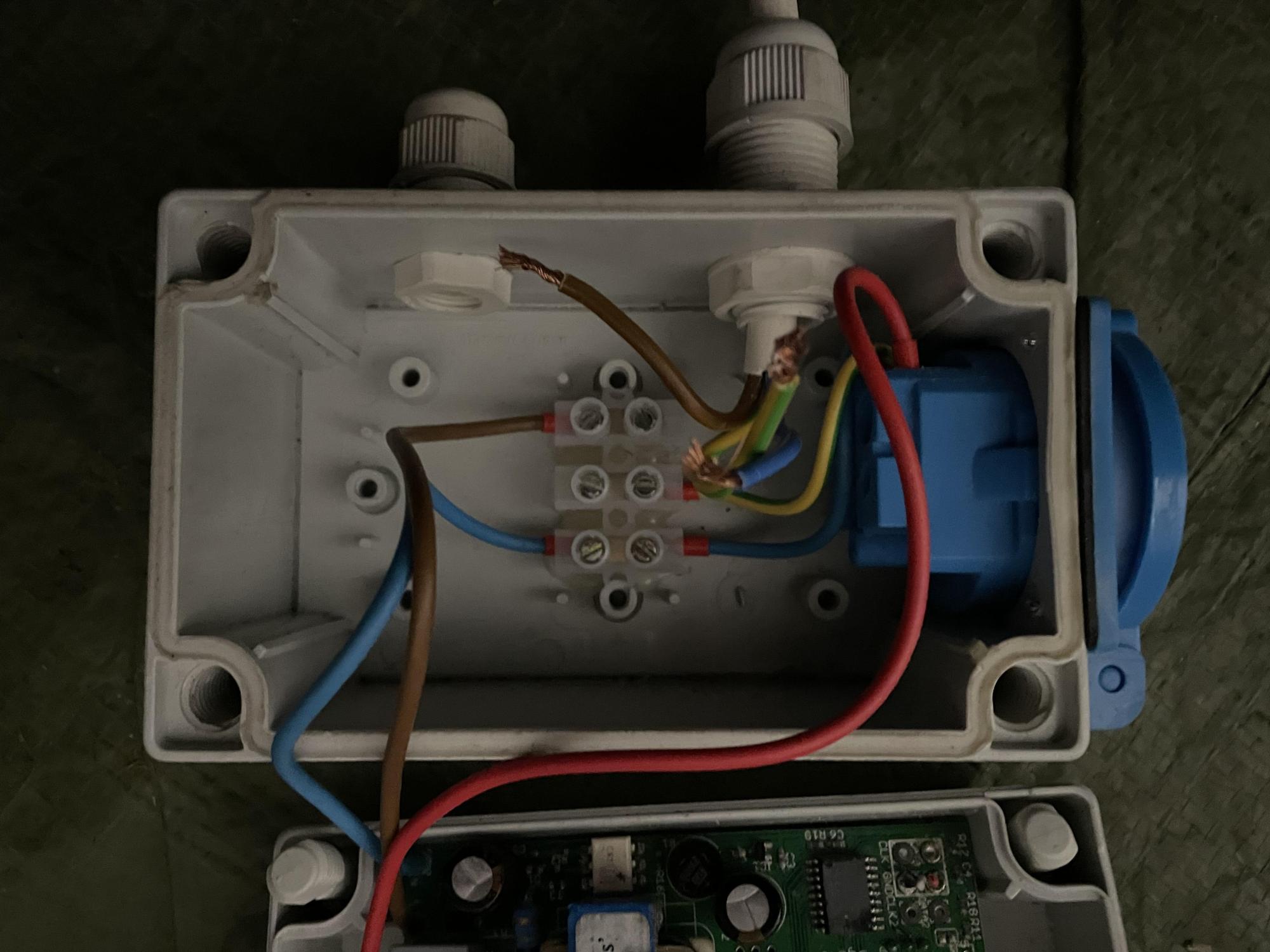

Het controlepaneel lijkt bruin + blauw te gebruiken voor de voeding, en de rode draad lijkt waarschijnlijk de geschakelde uitgang/levend naar de blauwe socket te zijn. Dus, om je vraag te beantwoorden: Nee, PE moet niet behandeld worden als L of N aan de kant van het controlepaneel. Normaal gesproken voor een eenheid zoals deze: • L (levend) gaat naar de controllerinvoer • N (neutraal) gaat naar de controllerinvoer • PE (aarde) gaat niet naar de PCB als een functionele geleider, tenzij het bord specifiek een aardeterminal heeft • PE moet worden doorverbonden van de voedingskabel naar de uitgang/socket aardeterminal Op basis van je foto's lijkt de terminalblok als een aansluitpunt te fungeren: • één kant voor binnenkomende netspanning • één kant voor de socket/uitgang • dan neemt de PCB L/N, en retourneert een geschakelde levend op de rode draad Dat deel is plausibel. Wat niet oké is, is de huidige staat van de blootgestelde geleiders en de onzekere aardrouting. Over de ontbrekende temperatuursensor: • Ja, als dit een GSE ventilatorcontroller is die afhankelijk is van een externe temperatuursensor, dan kan het zonder de sensor mogelijk niet goed regelen • Afhankelijk van het model kan het: • niets doen, • de ventilator op minimum laten draaien, • op volle snelheid draaien, • of onvoorspelbaar gedrag vertonen Dus de ontbrekende sensor kan absoluut de indruk wekken "zonder functie" te zijn, maar het verklaart niet de onveilige bedrading. Mijn eerlijke mening op basis van de foto's: • Het kan defectloos zijn • maar het is momenteel niet veilig bedraad • en zonder de sensor kan het ook incompleet / onmogelijk zijn om goed te testen Als dit je nog steeds niet helpt, zou ik je ten zeerste aanbevelen om een bericht te plaatsen op een lokale elektricienspagina op Facebook. Dat zou je beste kans zijn en waarschijnlijk snel antwoord op je vraag krijgen. Veel succes!

De elektrische codes zijn regionaal in plaats van internationaal, en de draadkleuren kunnen in verschillende landen totaal andere functies aangeven, wat kan leiden tot fouten.

Haha wat @Organoman zei..

Vraag je willekeurige stoners naar elektrisch werk dat, als het verkeerd wordt gedaan, je huis in de fik kan steken??? Koop gewoon een nieuw apparaat!
